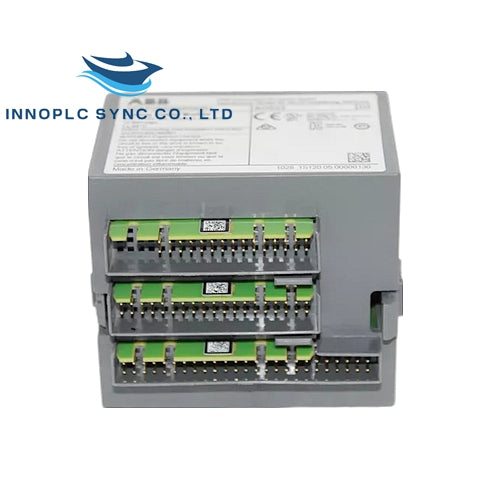

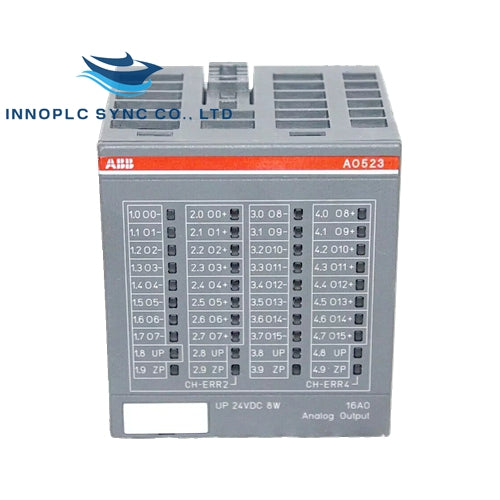

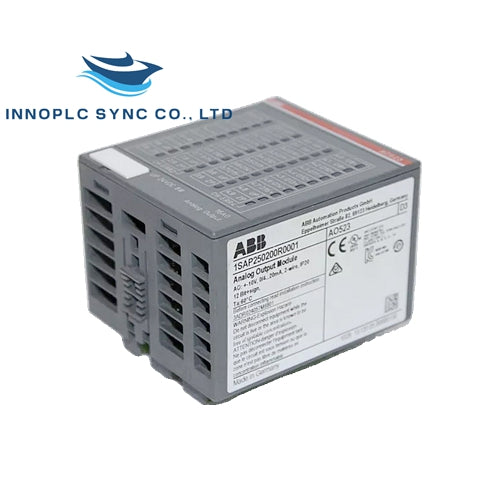

ABB | AO523 | Analog Çıkış Modülü

Veri Siparişi

• Parça Numarası: 1SAP 250 200 R0001
  Açıklama: AO523, analog çıkış modülü, 16 AO, U/I, 12 bit işaret dahil, 2 telli
  Ürün Yaşam Döngüsü Aşaması: Aktif

• Parça Numarası: 1SAP 450 200 R0001
  Açıklama: AO523-XC, analog çıkış modülü, 16 AO, U/I, 12 bit işaret dahil, 2 telli, XC versiyonu
  Ürün Yaşam Döngüsü Aşaması: Aktif

Teknik veri

• Proses Voltajı:

  • Bağlantılar: +24 V (UP) için Terminaller 1.8, 2.8, 3.8 ve 4.8; 0 V (ZP) için Terminaller 1.9, 2.9, 3.9 ve 4.9
  • Değer: 24 V DC
  • Maksimum Dalgalanma: 5%
  • Gerilim Tersine Koruma: Evet
  • UP'deki Değerlendirilmiş Koruma Sigortası: 10 A hızlı
  • Galvanik İzolasyon: Evet, modül başına

• Anlık tüketim:

  • 24 V DC Güç Kaynağından: Yaklaşık 2 mA
  • Normal Çalışma Durumunda: 0.15 A + çıkış yükleri
  • Giriş Akımı UP'den (Güç Açıldığında): 0.040 A²s

• Kablo Özellikleri:

  • Analog Kabloların Maksimum Uzunluğu: 100 m
  • İletken Kesit Alanı: 0.14 mm²'den büyük

• Ağırlık:

  • 300 gram

• Montaj Pozisyonu:

  • Yatay veya dikey (derecelendirme gereklidir; grup başına +40 °C'de çıkış yükü %50 azaltılmıştır)

• Soğutma:

  • Doğal konveksiyon soğutması, kablo kanalları veya diğer kontrol kabini parçaları tarafından engellenmemelidir.

Analog Çıkışların Teknik Verileri

• Modül Başına Kanal Sayısı:

  • 16 kanal
  • Voltaj ve Akım: Kanallar O0...O3 ve O8...O11
  • Sadece Voltaj: Kanallar O4...O7 ve O12...O15

• Kanal Dağılımı Gruplara:

  • 1 Grup
  • Kanallar O0-...O7-: Terminaller 1.0...1.7 ve 2.0...2.7
  • Kanallar O8-...O15-: Terminaller 3.0...3.7 ve 4.0...4.7

• Çıkış Türü:

  • Voltaj için bipolar
  • Akım için tek kutuplu

• Galvanik izolasyon:

  • İç tedarik ve diğer modüllere karşı

• Yapılandırılabilirlik:

  • -10V...+10V
  • 0 mA...20 mA
  • 4 mA...20 mA (her bir çıkış ayrı ayrı yapılandırılabilir)

• Çıkış Direnci (Yük):

  • Mevcut Çıktı Olarak: 0 Ω...500 Ω

• Çıkış Yüklenebilirliği:

  • Gerilim Çıkışı Olarak: Maks ±10 mA

• Çıkış Sinyalleri Göstergesi:

  • Kanal başına bir LED

• Çözünürlük:

  • İşaret dahil 12 bit

• Tam Aralık Değişimi için Yerleşim Süresi:

  • Tipik olarak 5 ms

• Dönüştürme Hatası:

  • +25 °C'de: Tipik ±%0.5 tam ölçek
  • 0 °C...+60 °C'de: Maks ±%1 tam ölçek

Güç Kaynağı Özellikleri

• 24VDC:

  • Voltaj Aralığı: 24 V (-%15, +%20)
  • Ters Polariteye Karşı Koruma: Evet

• 100 V AC...240 V AC Geniş Aralık Beslemesi:

  • Voltaj Aralığı: 100 V...240 V (-%15, +%10)
  • Frekans: 50/60 Hz (-6%, +4%)

• Enerji Beslemesinin İzin Verilen Kesintileri (EN 61131-2):

  • DC Besleme: Kesinti <10 ms, kesintiler arasındaki süre>1 s
  • AC Beslemesi: Kesinti <0.5 periyot, kesintiler arasındaki süre>1 s
