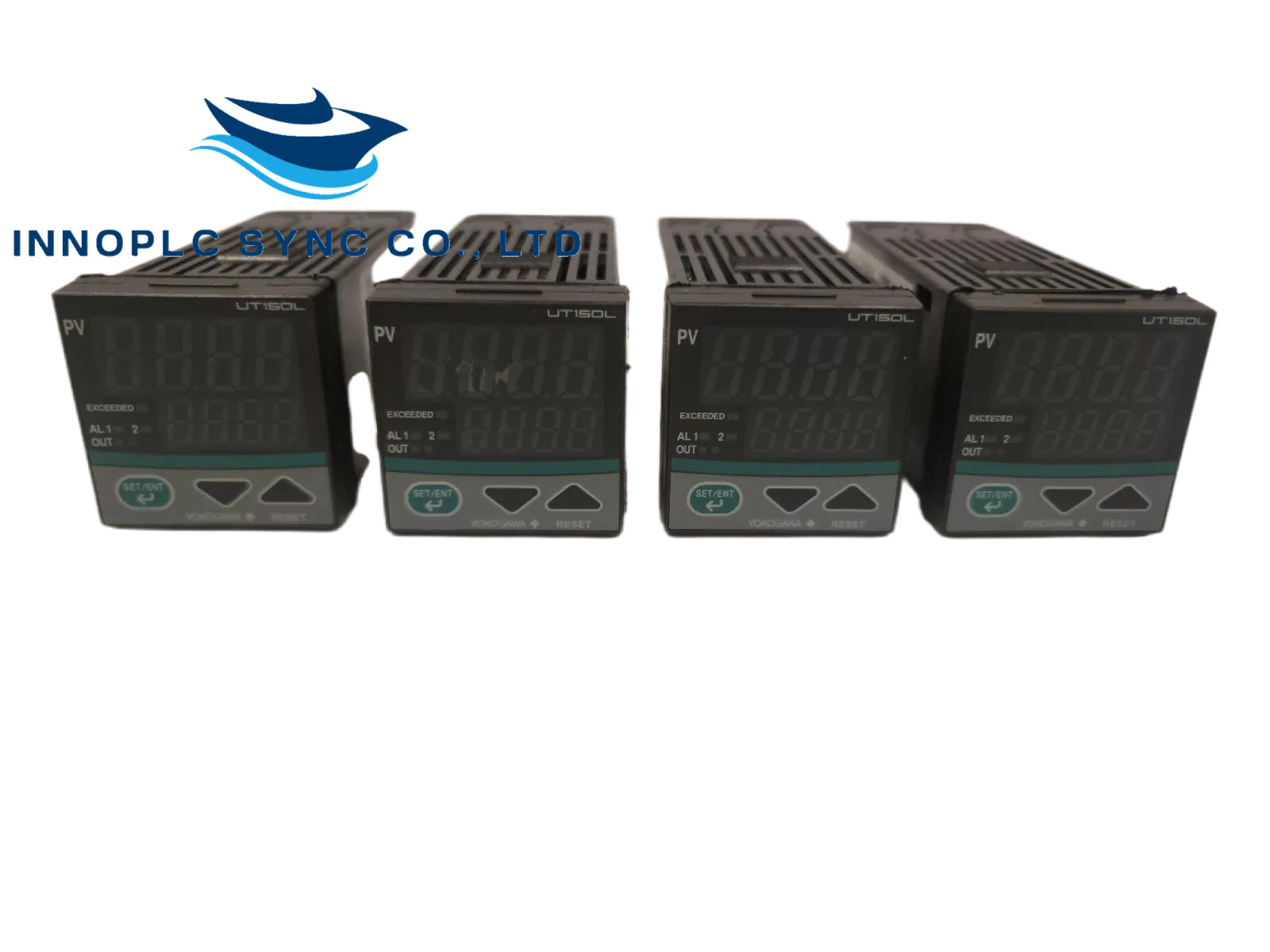

UT150-RR/RS| Yokogawa|Controlador de temperatura
Descrição do código de sufixo do modelo para controlador de temperatura Yokogawa UT150
Saída de controle para tipo padrão (ou para aquecimento)
- –R: Saída de relé (PID proporcional ao tempo ou controle liga/desliga)
- –V: Saída de pulso de tensão (PID proporcional ao tempo)
- –A: saída de 4 a 20mA (PID contínuo)
Saída de controle para resfriamento
- N: Sem saída de resfriamento (tipo padrão)
- R: Saída de relé (PID proporcional ao tempo ou controle liga/desliga)
- V: Saída de pulso de tensão (PID proporcional ao tempo)
- A: saída de 4 a 20mA (PID contínuo)
Opções
- /AL: Saídas de alarme (2 pontos)
- /HBA: Alarme de desconexão do aquecedor (inclui função opcional /AL)
- /EX: comutação SP1/SP2, início do temporizador e comutação RUN/STOP por contatos externos
- /RET: Saída de retransmissão fotovoltaica em 4 a 20mA
- /RS: Função de comunicação
- /V24: Fonte de alimentação 24 Vcc / 24 Vca
Observação:
Ao especificar a opção /RS, certifique-se de solicitar separadamente o número necessário de cópias do Manual do Usuário de Funções de Comunicação.
Display UT150 e funções principais
Funções de exibição
-
a. Exibição de PV (vermelho): Indica PV (valor medido) e informações de caracteres, como códigos de parâmetros e códigos de erro. -
b. Display SP (verde): Indica SP (ponto de ajuste alvo) e valores de parâmetro. -
c. Lâmpada do alarme 1 (AL1) (vermelha): Acende quando o alarme 1 é ativado. - d. Lâmpada do alarme 2 (AL2) (vermelha): Acende quando o alarme 2 é ativado.
-
e. Lâmpada SP2 (verde): Acende quando o SP2 está sendo usado para operação de controle. -
f. Lâmpadas de exibição de saída (OUT): - Esquerda (laranja): Acende enquanto a saída de controle está sendo emitida (tipo padrão).
- Direita (verde): Aceso enquanto a saída de controle está sendo emitida (saída do lado de resfriamento).
Principais funções
-
g. Chaves de alteração de dados: - Altera SP e os valores dos parâmetros.
- Pressionar a tecla diminui o valor dos dados e pressionar a tecla aumenta-o. Manter a tecla pressionada aumentará gradualmente a velocidade da mudança.
-
h. Chave SET/ENT (chave de registro de dados):
- Registra o valor dos dados alterado usando as teclas de alteração de dados.
- Alterna entre exibições operacionais ou exibições de configuração de parâmetros sequencialmente.
- Pressionar a tecla por 3 segundos ou mais na tela operacional recupera a tela de configuração dos parâmetros operacionais.
- Pressionar a tecla por 3 segundos ou mais em uma tela de configuração de parâmetro operacional ou de configuração transfere de volta para a tela operacional 1. (Consulte a página 7-4)
Resumo
O Controlador de Temperatura Yokogawa UT150 é um dispositivo versátil projetado para controle preciso de temperatura em aplicações industriais. Ele oferece vários tipos de saída de controle e recursos opcionais para atender a diversas necessidades de controle de processo. O display e as principais funções do controlador proporcionam uma operação intuitiva e fácil de usar, garantindo um gerenciamento de temperatura eficiente e confiável.
