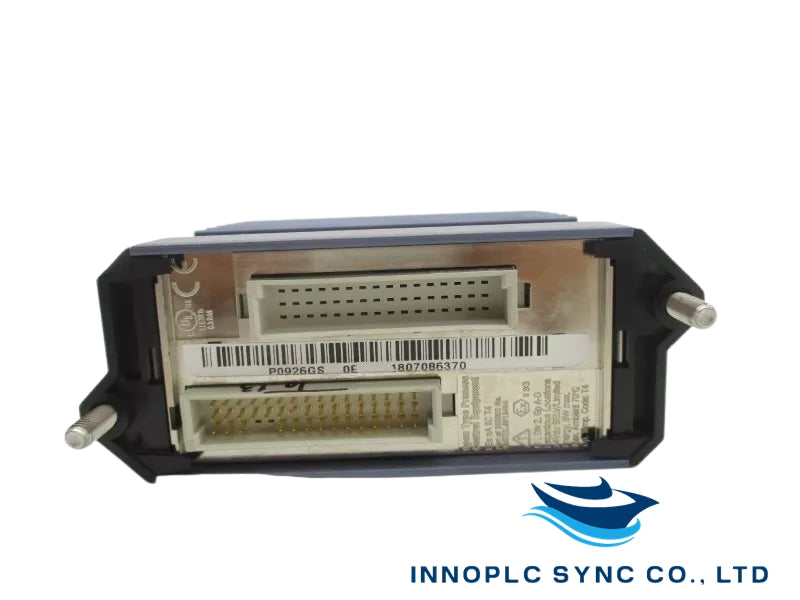

فاکسبورو|RH914XS FBM237|ماژول خروجی
SKU: RH914XS FBM237

  • Manufacturer: Foxboro

  • Product No.: RH914XS FBM237

  • Condition：در انبار

  • Product Type: ماژول خروجی

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 2000g

  • Shipping port: Xiamen

  • Warranty: 12 months

توضیحات

RH914XS FBM237 یک ماژول فیلدباس (FBM) در سیستم DCS فاکس‌بارو™ است که برای کاربردهای خروجی آنالوگ 0 تا 20 میلی‌آمپر DC طراحی شده است. این ماژول دارای هشت کانال خروجی ایزوله گالوانیکی است و می‌تواند به عنوان یک واحد مستقل یا در پیکربندی جفت افزونگی استفاده شود. این ماژول برای محیط‌های سخت (کلاس G3) مناسب است و از طریق طراحی محکم و قابلیت‌های تحمل خطا، قابلیت اطمینان بالایی را ارائه می‌دهد.

امکانات

  • هشت کانال خروجی آنالوگ 0 تا 20 میلی آمپر دی سی: هر کانال به صورت گالوانیکی ایزوله شده است.
  • پیکربندی تکی یا افزونه: می‌تواند به عنوان یک ماژول مستقل یا در یک جفت افزونه استفاده شود.
  • طراحی مقاوم: مناسب برای محیط‌های کلاس G3 (خشن)، طبق استاندارد ISA S71.04.
  • مجموعه‌های خاتمه (TAs): برای اتصال محلی یا از راه دور سیم‌کشی میدانی.
  • شاخص‌های بصری: LEDها در جلوی ماژول وضعیت را نشان می‌دهند.
  • ارتباط فیلدباس: رابط‌هایی با ماژول فیلدباس افزونگی ۲ مگابیت بر ثانیه، که ارتباط را از هر دو مسیر (A یا B) می‌پذیرد.
  • نصب پایه مدولار: بر روی یک پایه مدولار استاندارد نصب می‌شود که می‌تواند تا هشت FBM را در خود جای دهد. ماژول‌های اضافی باید در موقعیت‌های زوج/فرد مجاور قرار گیرند.
  • اقدام ایمن: گزینه‌های قابل تنظیم شامل نگه‌داشتن/پشتیبان، داده‌های پشتیبان ایمن خروجی آنالوگ (تنظیم شده به 0 میلی‌آمپر)، فعال‌سازی ایمن Fieldbus و زمان تأخیر ایمن Fieldbus است.
  • قابلیت اطمینان بالا: جفت‌های افزونه‌ای عملیات مداوم را حتی در صورت خرابی یک ماژول فراهم می‌کنند.
  • قابل تعویض داغ: ماژول‌ها می‌توانند بدون اختلال در سیگنال‌های خروجی میدانی یا حذف کابل‌های ترمینیشن دستگاه میدانی، کابل‌های برق یا کابل‌های ارتباطی تعویض شوند.

مشخصات فنی

  • محدوده خروجی: 0 تا 20.4 میلی آمپر dc.
  • دقت:
    • ±0.05% از دامنه بین 0.1 میلی‌آمپر و 20 میلی‌آمپر.
    • ضریب دقت دما: ±50 ppm/°C.
  • مقاومت بار:
    • حداقل: 0 اهم
    • حداکثر: 750 اهم.
  • منبع تغذیه:
    • ولتاژ ورودی: ۲۴ ولت دی سی نامی (محدوده: ۱۸ تا ۳۲ ولت دی سی).
    • مصرف برق: حداکثر ۱.۵ وات در هر ماژول.
  • دمای عملیاتی:
    • ماژول: -20 تا +70 درجه سانتی‌گراد (-4 تا +158 درجه فارنهایت).
    • ترکیب خاتمه: -20 تا +70 درجه سانتی‌گراد (-4 تا +158 درجه فارنهایت).
  • دمای ذخیره‌سازی: -40 تا +70 درجه سانتی‌گراد (-40 تا +158 درجه فارنهایت).
  • رطوبت نسبی: ۵ تا ۹۵٪ (غیر متراکم).
  • ارتفاع:
    • عملیات: -300 تا +3,000 متر (-1,000 تا +10,000 فوت).
    • ذخیره‌سازی: -۳۰۰ تا +۱۲,۰۰۰ متر (-۱,۰۰۰ تا +۴۰,۰۰۰ فوت).
  • مقاومت در برابر لرزش: 7.5 m/s² (0.75 g) از 5 تا 500 هرتز.
  • آلودگی: مناسب برای محیط‌های کلاس G3 (خشن) بر اساس آزمایش‌های مواجهه طبق استاندارد EIA 364-65، کلاس III.
  • وزن:
    • ماژول: ۱۸۵ گرم (۶.۵ اونس) تقریبی.
    • مونتاژ خاتمه (فشرده‌سازی): ۱۸۱ گرم (۰.۴۰ پوند) تقریبی.
    • مونتاژ خاتمه (حلقه لگ): ۲۴۹ گرم (۰.۵۵ پوند) تقریبی.
  • ابعاد:
    • ارتفاع: 102 میلی‌متر (4 اینچ)، 114 میلی‌متر (4.5 اینچ) شامل لبه‌های نصب.
    • عرض: 45 میلی متر (1.75 اینچ).
    • عمق: 104 میلی متر (4.11 اینچ).
  • کابل های پایانه:
    • طول کابل: تا 30 متر (98 فوت).
    • مواد: پلی اورتان یا کم دود بدون هالوژن (LSZH).
    • اتصال: ۲۵ پین نر D-subminiature.
  • اتصالات پایان فیلد:
    • فشرده‌سازی: اندازه‌های سیم پذیرفته شده:
      • سیم جامد/رشته‌ای/AWG: ۰.۲ تا ۴ mm²/۰.۲ تا ۲.۵ mm²/۲۴ تا ۱۲ AWG.
      • گرفتار با فِرول‌ها: ۰.۲ تا ۲.۵ mm² با یا بدون یقه پلاستیکی.
  • گواهینامه ها:
    • دارای گواهی UL/UL-C برای استفاده در مکان‌های خطرناک کلاس I، گروه‌های A-D؛ تقسیم 2؛ کد دما T4.
    • گواهی شده DEMKO Ex nA IIC T4 برای استفاده در مناطق 2 با جوهای بالقوه انفجاری.
    • دارای تأیید نوع ABS و گواهی دریایی Bureau Veritas برای دسته محیط زیست EC31.
    • "دستورالعمل ولتاژ پایین اروپا 2006/95/EC (قبل از 20 آوریل 2016) و 2014/35/EU (از 20 آوریل 2016 به بعد)."
    • دستورالعمل جوهای انفجاری (ATEX) 94/9/EC (قبل از 20 آوریل 2016) و 2014/34/EU (از 20 آوریل 2016 به بعد).
