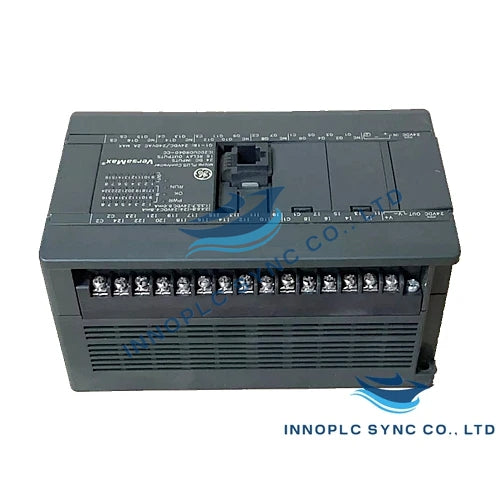

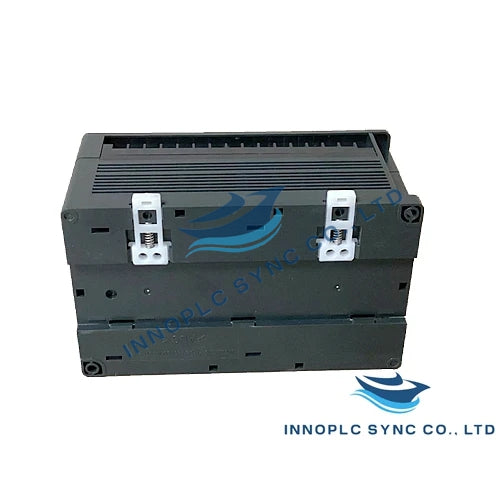

IC200UDD164|GE FANUC|Módulo de entrada digital de 16 puntos y salida digital de 4 puntos

SKU: IC200UDD164

Manufacturer: GE Fanuc
Product No.: IC200UDD164
Condition：En stock
Product Type: Módulo de entrada digital de 16 puntos y salida digital de 4 puntos
Product Origin: USA
Payment:T/T, Western Union
Weight: 460g
Shipping port: Xiamen
Warranty: 12 months

Descripción

El IC200UDD164 es un Módulo de Entrada Digital de 16 Puntos y Salida Digital de 4 Puntos diseñado para su uso con el sistema PLC VersaMax Micro. Proporciona 16 entradas digitales aisladas y 4 salidas de transistor, adecuadas para conectar dispositivos de campo como sensores o actuadores. El módulo opera con una fuente de alimentación de 24Vdc y es ideal para aplicaciones que requieren tanto monitoreo de entrada como control de salida en automatización industrial.

Características

Puntos de entrada:
- 16 entradas digitales aisladas
- Configurable para lógica positiva o negativa.
- Admite hasta cuatro entradas de contador de alta velocidad (HSC)
Puntos de salida:
- 4 salidas de transistor NPN (tipo disipador)
- Las salidas se pueden configurar como salidas regulares o controlarse mediante HSC
- Algunas salidas pueden funcionar como salidas PWM
Fuente de alimentación:
- Funciona con tensión nominal de 24 V CC (rango: 19,2 V CC a 30 V CC)
Ambiental:
- Temperatura de funcionamiento: -20°C a +60°C
- Temperatura de almacenamiento: -40°C a +85°C
Comunicación:
- Puerto serie RS-232 compatible con SNP/SNPX, protocolos esclavos RTU y E/S serie
Características adicionales:
- Dos regletas de terminales extraíbles con cubiertas protectoras
- Interruptor de marcha/parada que también puede funcionar como interruptor de protección de memoria o interruptor de eliminación de fallas.
- Reloj de hora del día
- Dos potenciómetros analógicos para calibración.
- Admite hasta cuatro unidades de expansión en cualquier combinación
- Memoria flash no volátil para almacenamiento de programas y firmware del sistema
- Configurable para leer la configuración al encender desde RAM o memoria flash

Especificaciones técnicas

Entradas de CC:
- Número: 16
- Voltaje nominal: 24 V CC
- Rango de voltaje de entrada: 0 a 30 V CC
- Corriente de entrada: 7,5 mA típica
- Resistencia de entrada: 2,8 kΩ
- Voltaje umbral: ENCENDIDO a 9 V como mínimo, APAGADO a 2,5 V como máximo
- Tiempo de respuesta: 0,5 a 20 ms configurable, 100 µs para entradas HSC
- Voltaje de aislamiento: 1500 V RMS entre el lado del campo y el lado lógico, 500 V RMS entre los grupos
Salidas de transistores:
- Número 4
- Carga máxima: 0,5 A por salida
- Caída de voltaje de salida: 1,5 V máximo
- Fuga en estado APAGADO: 0,1 mA máximo
- Tiempo de respuesta: 0,1 ms máximo (12 V CC, 0,2 A)
- Voltaje de aislamiento: 1500 V RMS entre el lado del campo y el lado lógico, 500 V RMS entre los grupos
- Se recomienda el uso de fusibles externos para proteger contra cortocircuitos de carga.
Contador de alta velocidad:
- Frecuencia máxima: 10 kHz
- Ancho de pulso de conteo: 20 % a 80 % del ciclo de trabajo a 10 kHz
- Registros de conteo: 16 bits
Fuente de alimentación de CC:
- 24 VCC para circuitos de entrada y dispositivos de usuario, 200 mA máximo
- +5Vdc en el pin 7 del Puerto Serie, 100mA máximo
El consumo de energía:
- Potencia total: 1,2 W a 24 V CC
Dimensiones:
- Ancho: 122 mm
- Altura: 75 mm
- Profundidad: 100 mm
Peso:
- Aproximado: 200g
Protección del medio ambiente:
- Clasificación IP20 para protección contra objetos sólidos de más de 12,5 mm de diámetro
