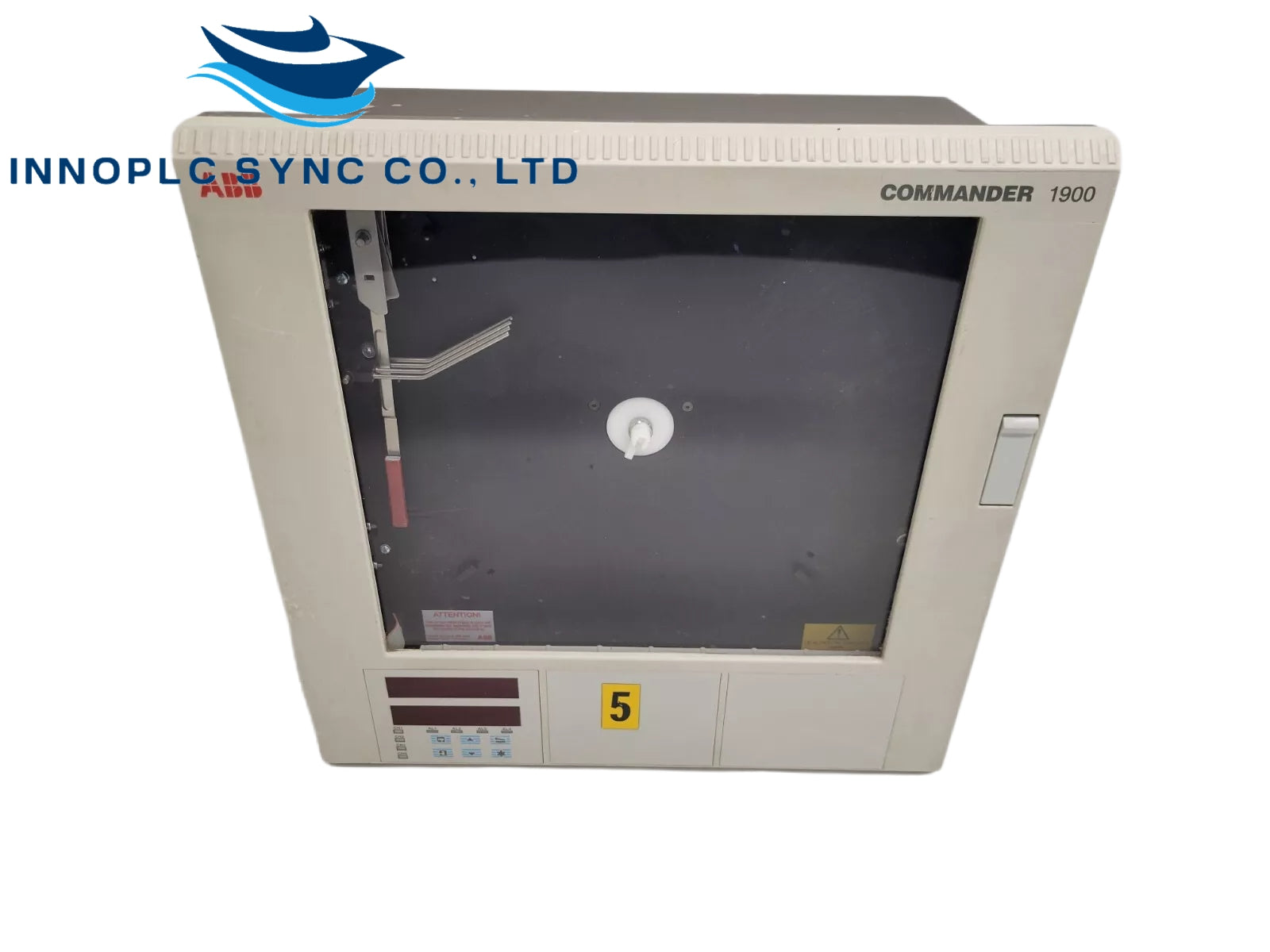

ايه بي بي |القائد 1900 | مسجلات المخططات الدائرية

وصف

COMMANDER 1900 سلسلة أجهزة تسجيل الدوائر هي أدوات دقيقة مصممة للتحكم في العمليات الصناعية، حيث توفر تسجيلًا دقيقًا لمتغيرات العملية.

سمات

• الجودة والتكنولوجيا: مصنوعة بخبرة تزيد عن 100 عام، مع دمج الابتكار المستمر وأحدث التقنيات.
• مختبر المعايرة: يتميز بمختبر معايرة NAMAS (رقم 0255)، مما يضمن دقة عالية وموثوقية.
• تطبيقات متعددة الاستخدامات: مناسبة لمجموعة واسعة من الصناعات بما في ذلك التحكم في العمليات، قياس التدفق، تحليل الغاز والسوائل، والتطبيقات البيئية.

المواصفات الفنية

• أنواع الإدخال:

  • الملي فولت: 0 إلى 150 مللي فولت، الحد الأدنى للنطاق 5.0 مللي فولت
  • الفولت: 0 إلى 5 فولت، الحد الأدنى للنطاق 0.1 فولت
  • الملي أمبير: 0 إلى 50 مللي أمبير، الحد الأدنى للنطاق 1.0 مللي أمبير
  • المقاومة (منخفضة): 0 إلى 750 أوم، الحد الأدنى للنطاق 20 أوم
  • المقاومة (عالية): 0 إلى 9999 أوم، الحد الأدنى للنطاق 400 أوم
  • المزدوجات الحرارية (الأنواع B، R، S): من 0 إلى 3272°F / من -18 إلى 1800°C، الحد الأدنى للمدى 1278°F / 710°C
  • المزدوجات الحرارية (الأنواع E، J، K، N، T): نطاقات ودرجات حرارة متنوعة
  • RTD: -328 إلى 1112°F / -200 إلى 600°C، الحد الأدنى للمدى 45°F / 25°C

• مجموعة الهندسة:

  • نطاق الهندسة العالي: حتى 1000 وحدة
  • نطاق الهندسة منخفض: نزولاً إلى 0 وحدة
  • الحد الأدنى للمدى: يختلف حسب نوع الإدخال (على سبيل المثال، 5.0 مللي فولت للمللي فولت، 0.1 فولت للفولت)

• مجموعة أقلام:

  • نطاق القلم العالي: ما يصل إلى 700 وحدة
  • نطاق القلم منخفض: حتى 400 وحدة

• المخرجات الرقمية:

  • ما يصل إلى 8 مخرجات رقمية لكل وحدة
  • القطبية القابلة للبرمجة (إيجابية أو سلبية)

• المخرجات التناظرية:

  • إعادة إرسال متغيرات العملية
  • نطاق إعادة الإرسال القابل للتعديل
  • نطاق الإخراج: 4.0 إلى 20.0 مللي أمبير

• مخرجات التتابع:

  • مُفعَّل بواسطة الإنذارات، نتائج معادلات المنطق، المدخلات الرقمية، الأحداث في الوقت الحقيقي، وإشارات لف لف المجموعات
  • إعدادات القطبية لتكوينات الأمان الفاشل

• إنذار:

  • التأخر الزمني: من 0 إلى 9999 ثانية
  • تأخير التنبيه: من 0 إلى 250 دقيقة
  • تمكين المصدر: أي إشارة رقمية

• المعادلات المنطقية:

  • ما يصل إلى 4 معادلات منطقية
  • كل معادلة تحتوي على 7 عناصر
  • يدعم مشغلي AND/OR

• مفاتيح الوظائف:

  • زر الوظيفة 1: الصفحة الرئيسية (العودة إلى صفحة التشغيل)، ALMACK (الاعتراف بالإنذار)
  • زر الوظيفة 2: وظائف إضافية حسب الحاجة

• تواصل:

  • يدعم بروتوكول Modbus RTU

• البيئة والميكانيكا:

  • وحدات الحرارة: درجات فهرنهايت (°F)، درجات مئوية (°C)
  • دقة الأداء غير مضمونة تحت 725°F/400°C لأنواع B و R و S من الثيرموكوبلات
  • الحد الأدنى للمدى تحت الصفر: النوع T 126°F/70°C، النوع N 189°F/105°C
