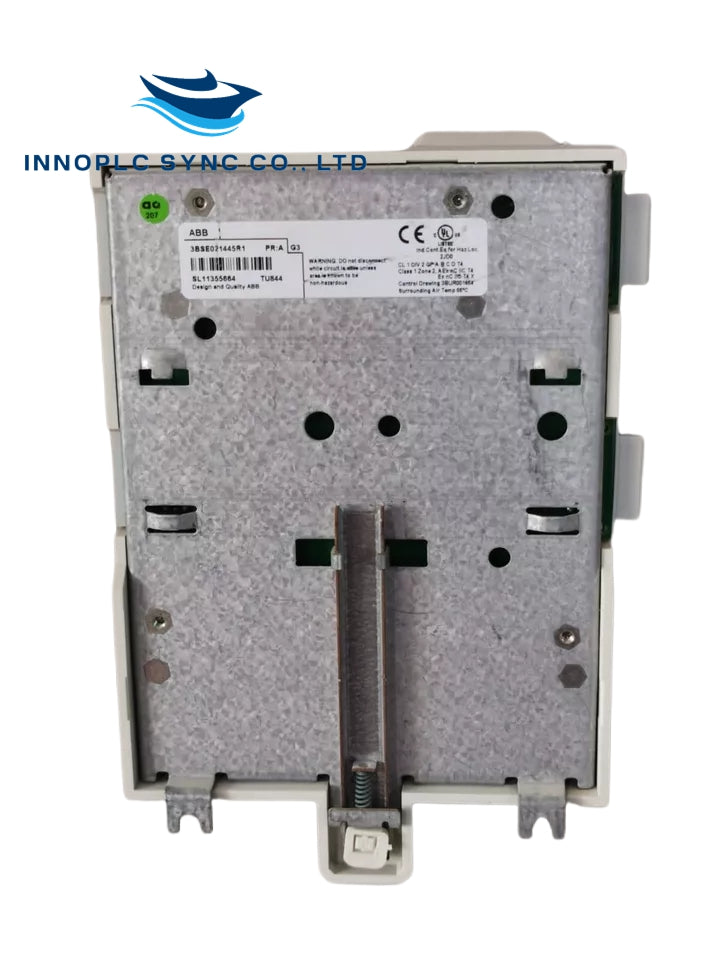

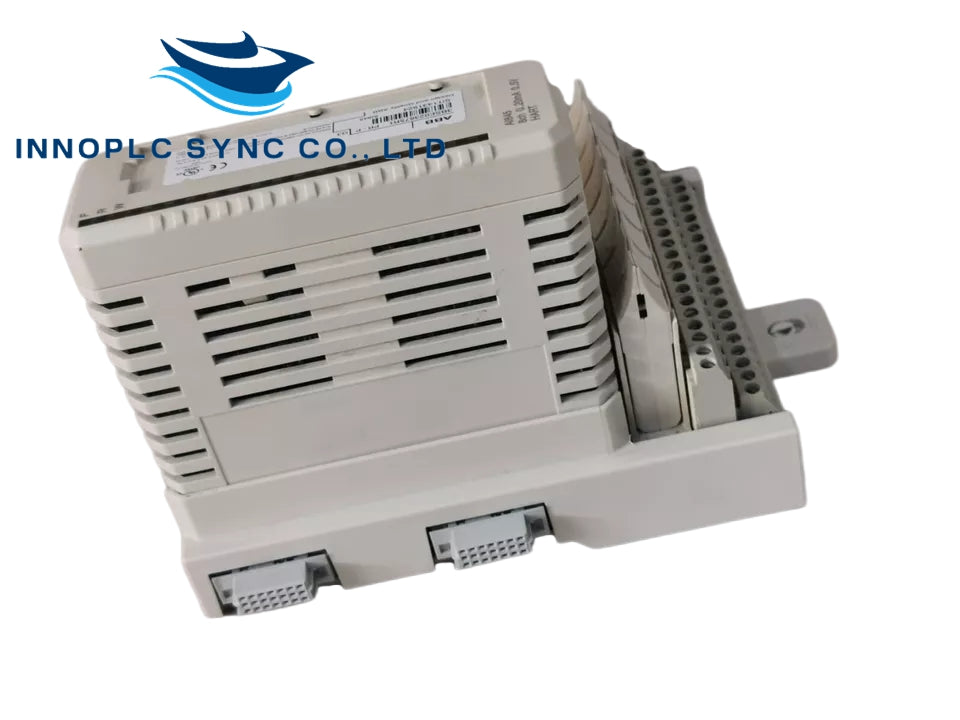

ABB | AO810V2| Modul Keluaran Analog

SKU: AO810V2

Manufacturer: ABB
Product No.: AO810V2
Condition：Persediaan
Product Type: Modul Keluaran Analog
Product Origin: USA
Payment:T/T, Western Union
Weight: 1485g
Shipping port: Xiamen
Warranty: 12 months

Deskripsi Modul Keluaran Analog AO810/AO810V2

Ringkasan:

Modul Keluaran Analog AO810/AO810V2 dirancang untuk sistem kontrol industri dan memiliki 8 saluran keluaran analog unipolar. Modul ini mendukung rentang keluaran 0...20 mA dan 4...20 mA. Modul ini dilengkapi dengan diagnostik canggih dan kemampuan self-diagnostic untuk memastikan operasi yang andal. Modul ini membaca kembali dan memverifikasi data serial ke konverter D/A, mendeteksi sirkuit terbuka, dan mengawasi pasokan daya proses.

Fitur Utama:

8 Saluran 0...20 mA, 4...20 mA Keluaran: Mendukung berbagai macam sinyal keluaran analog.
OSP Mengatur Output ke Status yang Telah Ditentukan Saat Deteksi Kesalahan: Menjamin operasi yang aman dalam kasus kesalahan.
Keluaran Analog Terlindungi dari Hubungan Pendek ke ZP atau +24 V: Melindungi dari hubungan pendek.

Informasi Umum:

Nomor artikel: 3BSE038415R1
Jenis: Keluaran Analog
Spesifikasi Sinyal: 0..20 mA, 4..20 mA
Jumlah Saluran: 8
HART: TIDAK
BUMN: TIDAK
Redundansi: TIDAK
Integritas Tinggi: TIDAK
Keamanan Intrinsik: Tidak
Mekanika: S800

Data Rinci:

Resolusi: 14 bit
Isolasi: Isolasi secara berkelompok dari tanah
Rentang Di Bawah/Di Atas: - / +15%
Beban Keluaran:
- ≤ 500 Ω (suplai terhubung ke L1+ saja)
- 250 - 850 Ω (dengan suplai terhubung L2+ saja)
Kesalahan: Maks. 0,1% pada 0 - 500 ohm (arus)
Perpindahan Suhu: Typ. 30 ppm/°C, Max 60 ppm/°C
Waktu Naik: 0,35 ms (PL = 500 Ω)
Waktu Siklus Pembaruan: ≤ 2 ms
Pembatasan Arus: Keluaran terbatas arus yang tahan terhadap hubung singkat
Panjang Kabel Lapangan Maksimum: 600 meter (656 yard)
Tegangan Isolasi yang Dinilai: 50 V
Tegangan Uji Dielektrik: 500 V AC
Pelepasan Daya: 2.3 W
Konsumsi Saat Ini (+5 V Modulebus): Max 70 mA
Konsumsi Saat Ini (+24 V Modulebus): 0
Konsumsi Saat Ini (+24 V Eksternal): 245 mA

Diagnostik:

LED Depan: F(ault), R(un), W(arning), O(SP)
Pengawasan:
- Kesalahan Modul: Daya keluaran rendah
- Kesalahan Saluran: Rangkaian terbuka (untuk arus > 1 mA)
Indikasi Status Pengawasan: Kesalahan Modul, Peringatan Modul, Kesalahan Saluran

Lingkungan dan Sertifikasi:

Tanda CE: Ya
Keselamatan Listrik: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Lokasi Berbahaya: C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2
Sertifikasi Kelautan: ABS, BV, DNV, LR
Suhu Operasi: 0 hingga +55 °C (+32 hingga +131 °F); persetujuan dikeluarkan untuk +5 hingga +55 °C
Suhu Penyimpanan: -40 hingga +70 °C (-40 hingga +158 °F)
Tingkat Polusi: Tingkat 2, IEC 60664-1
Perlindungan Korosi: ISA-S71.04: G3
Kelembaban Relatif: 5 hingga 95%, tanpa kondensasi
Suhu Ambient Maksimum: 55 °C (131 °F), untuk pemasangan vertikal di MTU kompak 40 °C (104 °F)
Kelas Perlindungan: IP20 menurut IEC 60529
Kondisi Pengoperasian Mekanis: IEC/EN 61131-2
EMC: EN 61000-6-4 dan EN 61000-6-2
Kategori Tegangan Berlebih: IEC/EN 60664-1, EN 50178
Kelas Peralatan: Kelas I menurut IEC 61140 (pelindung bumi)
Kepatuhan RoHS: DIREKTIF/2011/65/EU (EN 50581:2012)
Kepatuhan WEEE: DIRECTIVE/2012/19/EU

Kesesuaian:

Gunakan dengan MTU: TU810, TU812, TU814, TU830, TU833
Kode Kunci: TETAPI

Ukuran:

Lebar: 45 mm (1.77”)
Kedalaman: 102 mm (4,01”), 111 mm (4,37”) termasuk konektor
Tinggi: 119 mm (4,7”)
Berat: 0,18 kg (0,4 lbs.)
