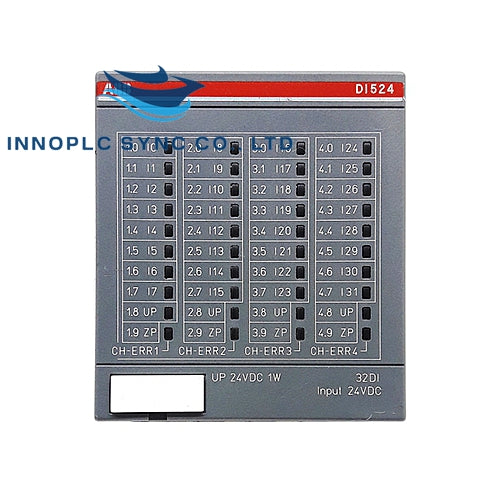

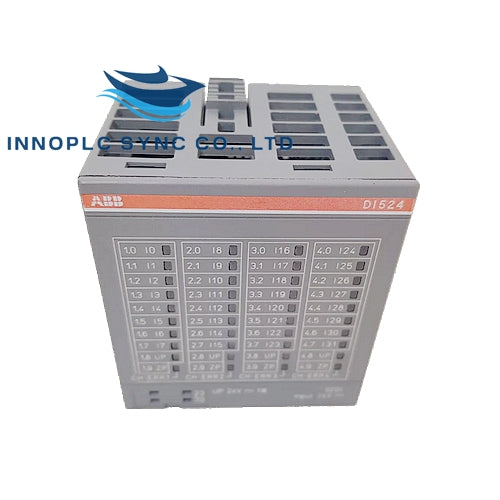

وحدة الإدخال الرقمية DI524 ABB

ملخص

تم تصميم وحدة الإدخال الرقمي DI524 ABB لمعالجة الإشارات الرقمية الموثوقة في تطبيقات الأتمتة المختلفة. تستوعب هذه الوحدة ما يصل إلى 32 مدخلاً رقميًا، تعمل بجهد 24 فولت تيار مستمر مع تكوين سلك واحد.

طلب البيانات

• رقم الجزء: 1SAP 240000 R0001
  الوصف: DI524، وحدة الإدخال الرقمي، 32 DI، 24 فولت تيار مستمر، سلك واحد
  مرحلة دورة حياة المنتج: نشطة

• رقم الجزء: 1SAP 440000 R0001
  الوصف: DI524-XC، وحدة الإدخال الرقمي، 32 DI، 24 فولت تيار مباشر، سلك واحد، إصدار XC
  مرحلة دورة حياة المنتج: نشطة

المواصفات الفنية

• جهد إمداد العملية (UP):

  • القيمة المقدرة: 24 فولت تيار مستمر
  • روابط:
    • المحطات 1.8 و 2.8 و 3.8 و 4.8 لـ +24 فولت
    • المحطات 1.9 و 2.9 و 3.9 و 4.9 لـ 0 فولت (ZP)
  • الحد الأقصى للتموج: 5%

• حماية:

  • ضد الجهد العكسي: نعم
  • مصهر الحماية المقدر لـ UP: 10 أمبير سريع
  • عزل كلفاني: نعم، لكل وحدة

• الاستهلاك الحالي:

  • من 24 فولت تيار مستمر مصدر الطاقة: تقريبًا. 2 مللي أمبير
  • التشغيل العادي: 0.15 أمبير
  • التيار المتدفق: 0.008 أمبير² ثانية

• الوزن (بدون الوحدة الطرفية): تقريبًا. 105 جرام

• موضع التركيب: أفقي أو رأسي (ينطبق تخفيض السرعة)

• التبريد: يجب عدم إعاقة الحمل الحراري الطبيعي.

مواصفات الإدخال الرقمي

• عدد القنوات لكل وحدة: 32

• التوزيع: مجموعة واحدة مكونة من 32 قناة

• محطات الإدخال:

  • I0 ... I7: 1.0 ... 1.7
  • I8 ... I15: 2.0 ... 2.7
  • I16 ... I23: 3.0 ... 3.7
  • I24 ... I31: 4.0 ... 4.7

• المرجع المحتمل: المحطات الطرفية 1.9 و2.9 و3.9 و4.9

• العزل الجلفاني: عن بقية الوحدة

• مؤشر إشارة الإدخال: مصباح LED أصفر واحد لكل قناة (يتم تشغيله عندما تكون إشارة الإدخال عالية)

• نوع الإدخال (EN 61131-2): النوع 1

• تأخير الإدخال (0 -> 1 أو 1 -> 0): اكتب. 8 مللي ثانية، قابلة للتكوين من 0.1 إلى 32 مللي ثانية

• جهد إشارة الإدخال:

  • الإشارة 0: -3 فولت ... +5 فولت
  • غير محدد: > +5 فولت ... <+15 فولت
  • الإشارة 1: +15 فولت ... +30 فولت

• التموج مع الإشارة:

  • الإشارة 0: ضمن -3 فولت ... +5 فولت
  • الإشارة 1: ضمن +15 فولت ... +30 فولت

• تيار الإدخال لكل قناة:

  • جهد الإدخال +24 فولت: النوع. 5 مللي أمبير
  • جهد الدخل +5 فولت: > 1 مللي أمبير
  • جهد الدخل +15 فولت: > 5 مللي أمبير
  • جهد الدخل +30 فولت: <8 مللي أمبير

• الحد الأقصى لطول الكابل:

  • محمية: 1000 متر
  • غير محمي: 600 متر

مواصفات العداد السريع

• المدخلات المستخدمة: I24 / I25
• تكرار العد: الحد الأقصى. 50 كيلو هرتز

الظروف البيئية

• جهد الإمداد: 24 فولت تيار مستمر (-15%، +20%)

• الحماية ضد القطبية العكسية: نعم

• جهد إمداد التيار المتردد واسع النطاق: 100 فولت ... 240 فولت (-15%، +10%)

• التردد: 50/60 هرتز (-6%، +4 %)

• الانقطاعات المسموح بها لإمدادات الطاقة:

  • العاصمة: انقطاع <10 مللي ثانية، الوقت> 1 ثانية
  • التيار المتردد: انقطاع <0.5 فترات، الوقت> 1 ثانية

• درجة حرارة:

  • التشغيل: 0 درجة مئوية ... +60 درجة مئوية (أفقي)، 0 درجة مئوية ... +40 درجة مئوية (عموديًا)
  • التخزين: -40 درجة مئوية ... +70 درجة مئوية
  • النقل: -40 درجة مئوية ... +70 درجة مئوية

• الرطوبة: الحد الأقصى. 95% بدون تكثيف

• ضغط الهواء:

  • التشغيل: > 800 هيكتوباسكال / <2000 متر
  • التخزين: > 660 هيكتوباسكال / <3500 متر مربع
